1標準制定背景



新風機能夠有效減少室內二氧化碳濃度，成為繼空氣凈化器之后，又一興起的家用空氣凈化產品。新風機不僅能夠過濾顆粒物，還能夠稀釋置換室內裝修產生的污染，在解決室內空氣污染上，效果十分顯著。





行業內標準



電氣安全標準



GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》



GB 4706.45-2008《家用和類似用途電器的安全 空氣凈化器的特殊要求》



GB 4706.27-2008《家用和類似用途電器的安全 第2部分：風扇的特殊要求》



性能標準



GB/T 21087-2007 《空氣-空氣能量回收裝置》



通風、能量交換



GB/T 34012-2017《通風系統用空氣凈化裝置》



風量、凈化效率、容塵量等，偏重風道測試



T /CAQI 10-2016《新風凈化機》



協會標準、覆蓋全面、標準級別比較低、適用范圍有限



QB/T ****-****《家用和類似用途新風凈化機》——報批中



行業標準，覆蓋全面，風量，凈化率，壽命，累計凈化量，適用面積，凈化能效等。



新風機作為室內與外界重要的通風換氣方式之一，越來越多的應用于民用住宅及商用建筑中。但新風機需要依據室內結構進行安裝，需考慮諸多因素，安裝質量嚴重影響著使用性能，因此需要相關標準衡量在使用環境中的使用效果，所以要建立相應標準進行規范產品質量，以及安裝質量，真正提高使用質量，以及消費者的使用體驗。目前，國內外還無專門針對家用新風機在現場環境下使用效果的評價方法和技術要求，只有一些對于新風系統安裝后的通風效果驗收規范，缺少配套標準，建立這個標準能夠很好的完善家用新風機的現場環境下使用效果的評價。



為了規范市場，推動優勝劣汰，相關技術更新?lián)Q代，促進新風機行業的健康發展。另外，從標準層面，填補標準空白，引導理性消費。



于2020年3月，由北京侵權偽劣物品檢驗鑒定技術創新聯盟家用電器產業分會立項此標準。



2標準制定工作簡介



標準立項



2020年3月



中國家用電器研究院向北京侵權偽劣物品檢驗鑒定技術創新聯盟家用電器產業分會提交了《家用新風凈化機在現場環境下使用效果的評價方法及技術要求》的立項申請書。



2020年4月



標準立項答辯并獲得通過。



標準制定過程



起草階段



立項批準后，隨即征集了標準起草工作組，根據前期立項階段的標準預研，起草組提出《家用新風凈化機在現場環境下使用效果的評價方法及技術要求》標準草案。



2020年7月



在北京以網絡會議的形式召開標準制定啟動工作會，組織成立了標準起草工作組，確定了該標準的基本框架和工作方案；工作組認為應針對新風凈化機在現場環境下使用的特殊性制定試驗方法、規定限值。



2020年7月-2020年10月



工作組進行了試驗驗證工作，確定了標準中主要技術參數的限值，完善了標準草案內容。



3標準框架



標準分為八章及相應的附錄



第1章 范圍



第2章 規范性引用文件



第3章 術語和定義 家用新風凈化機性能相關的定義。



第4章 技術要求 家用新風凈化機在現場環境下使用效果的相關性能參數限值。



第5章 試驗方法



第6章 相關試驗方法附錄（附錄A氣態污染物去除率）



4標準技術參數介紹



新風機功能及分類



新風機主要包括通風、凈化功能，還可以包括熱交換、加熱、加濕等其他輔助功能。

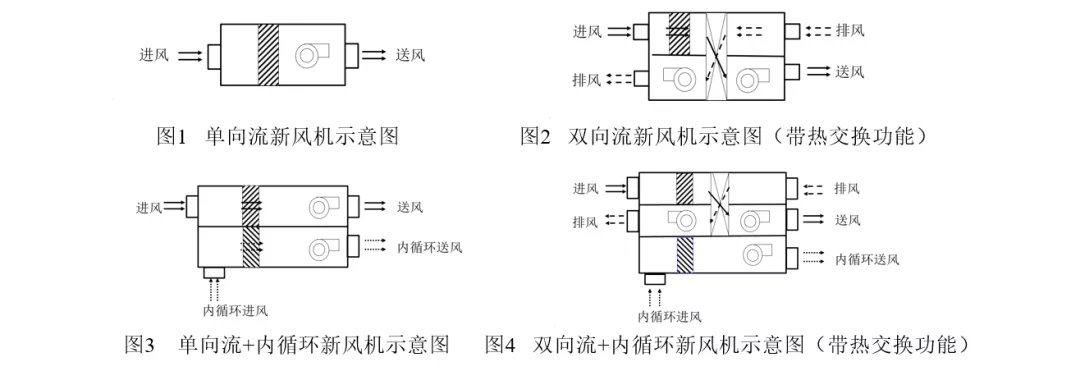

若只有送風功能，無排風功能，稱為單向流新風機；若同時具備送風和排風功能，稱為雙向流新風機。



分類



1. 送風模式：單向流、雙向流、單向流+內循環、雙向流+內循環。



2. 能量交換模式：熱交換（顯熱或全熱）、電加熱、組合式、其他。



3. 安裝方式：掛壁式、吊頂式、落地式、其他。

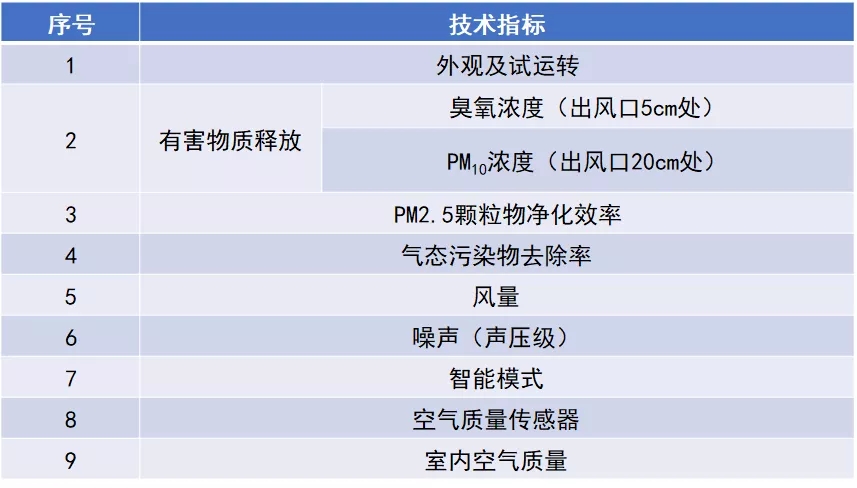

標準技術指標解讀



外觀及試運轉



外觀不應有指紋、劃痕、氣泡和縮孔等缺陷，主要部件應使用安全、無害、無異味、不造成二次污染的材料制作，并堅固、耐用。



按照產品使用說明書要求操作，應能正常工作，并能完成產品使用說明書所述功能。

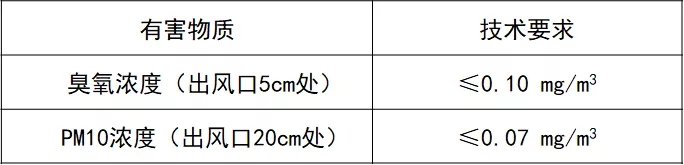

有害物質釋放

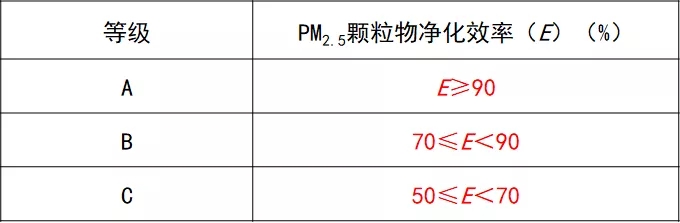

PM2.5顆粒物凈化效率

技術要求：PM2.5顆粒物的凈化效率應符合上述表格的規定，應至少達到C級要求。

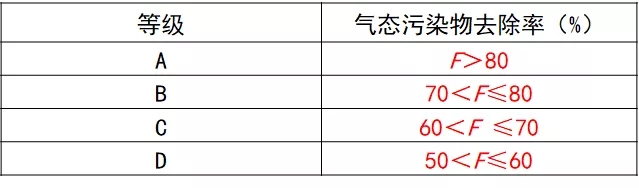

氣態污染物去除率



評價新風機在額定狀態和規定的試驗條件下通過與外界空氣交換，置換室內氣態污染物（甲醛、二氧化碳、TVOC等）能力的參數，以百分?jǐn)?shù)表示。

技術要求：氣態污染物去除率應符合上述表格的規定，應至少達到D級要求。



噪聲

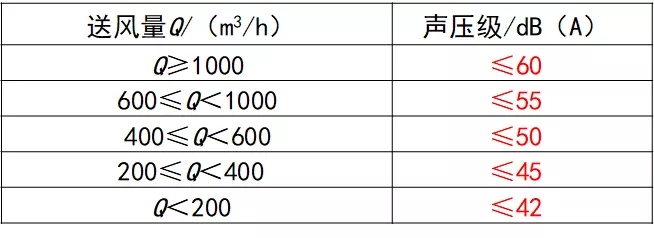

噪聲限值

依據產品的送風量，判定噪聲。



風量



技術要求：風量應不低于標稱風量的80%。



智能模式



利用新風機的空氣質量監測裝置和算法等能實現自動調節風量的運行模式。



技術要求：應能夠根據外界污染物濃度自動作出相應響應。



空氣質量傳感器



技術要求：應能夠根據室內污染物濃度顯示相應濃度數值或者顏色。

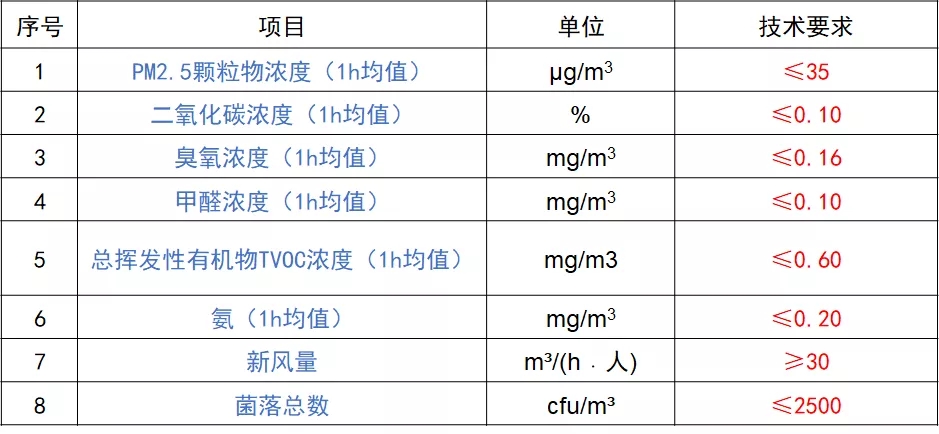

室內空氣質量



用于評價新風機安裝后的使用效果。

試驗方法



外觀及試運轉



視檢。



有害物質釋放量



按照GB 21551.3進行試驗。



PM2.5顆粒物凈化效率



按照GB/T 34012-2017 附錄B進行試驗。



風量



風量=風速×橫截面積。



測試樣機出風口的風速，均勻分布5個測點，測試并計算5個點的風速平均值為出風口風速最終值。



噪聲



按照GB/T 18204.1-2013 第7章進行測試。



智能模式



在新風機的對角線的位置發生污染物，同時啟動新風機的智能模式，監測出風口風速，若風速變化（變化趨勢呈現出低-高-低，且能維持高風速運行一段時間），則智能模式有效。



空氣質量傳感器



氣態污染物空氣傳感器：發生一定濃度的化學污染物（對應氣態污染物傳感器類型），試驗期間應監測新風機的濃度數值顯示或者顯示顏色變化；待一定時間后，開啟新風機最低檔位，若濃度數值顯示或者顯示顏色變化，則氣態污染物空氣質量傳感器有效。



顆粒物空氣質量傳感器：同氣態污染物傳感器測試步驟，僅污染物選擇顆粒物污染物（香煙）。



室內空氣質量

氣態污染物去除率



首先計算理論時間。

T——實際使用室內場所的理論測試時間，單位為min；



A——樣機所安裝房間面積，單位為m²；



H——房間高度，單位為m；



Q——樣機標稱新風（送風）量，單位為m³/h;



α——室內換氣次數，本標準統一取值3.0次/h.



實驗步驟



布置采樣點→在房間正中央→關閉門窗→測定本底濃度→發生目標污染物→濃度穩定后開啟新風機最大檔運轉T時刻后測定污染物濃度→計算結果。



去除率按照下式進行計算：

式中：



F——去除率；



C0——0時刻時室內污染物的濃度，單位為mg/m³或%；



Ct——T時刻時室內污染物的濃度，單位為mg/m³或%。
